我們專業(yè)做異形模具和異形塑料件
開模不成功,退還全部開模費(fèi)
全國咨詢熱線:
13932815220
13932815220
abs,pc ,as,ps等以下是合理選擇的要求: 1.高耐蝕性很多樹脂和添加劑對型腔表面都有腐蝕作用, 這種腐蝕使型腔表面金屬溶蝕、剝落,表面狀況變壞、塑件質(zhì)量變差。 所以,最好使用耐蝕鋼,或?qū)π颓槐砻孢M(jìn)行鍍鉻、鈸鎳處理。 2.耐磨性好注塑塑件表面的光澤度和精度都和注塑模具型腔表面的耐磨性有直接關(guān)系,特別是有些塑料中加人了玻纖、無機(jī)填料及某些顏料時(shí),它們和塑料熔體一起在流道、模腔中髙速流動(dòng),對型腔表面的摩擦很大,若材料不耐磨,很快就會(huì)磨損,使塑件質(zhì)量受到損傷。 3.良好的尺寸穩(wěn)定性在注塑成型時(shí),注塑模具型腔的溫度要達(dá)到300℃以上。 為此,最好選用經(jīng)適當(dāng)回火處理的工具鋼(熱處理鋼)。否則會(huì)引起材料微觀結(jié)構(gòu)的改變,從而造成注塑模具尺寸的變化。 4.易于加工 模具零件多為金屬材料制成,有的結(jié)構(gòu)形狀還很復(fù)雜,為了縮短生產(chǎn)周期、提高效率,要求易于加工成圖紙所要求的形狀和精度。 5.拋光性能好注塑塑件通常要求具有良好的光澤和表面狀態(tài), 因此要求型腔表面的粗糙度非常小,這樣,對型腔表面必須進(jìn)行表面加工,如拋光、研磨等。所以,選用的鋼材不應(yīng)含有粗糙的雜質(zhì)和氣孔等。 6.受熱處理影響小為了提髙硬度和耐磨性,一般對注塑模具要進(jìn)行熱處理,但這種處理應(yīng)使其尺寸變化很小。因此,最好采用能切削加工的預(yù)硬化鋼。
聚甲基丙烯酸甲酯(PMMA) 在塑料加工中它俗稱有機(jī)玻璃,是光學(xué)性能最好的塑料。PMMA力學(xué)和電學(xué)性能一般,熱膨脹系數(shù)是無機(jī)玻璃的8-10倍,長期使用溫度僅為80度,吸濕性偏高,水中浸泡24h后吸水率達(dá)到0.1%-0.4%。PMMA能注塑、擠出和熱成型透明制品也可以澆鑄成型,將液體的PMMA單體和催化劑一起注入模具

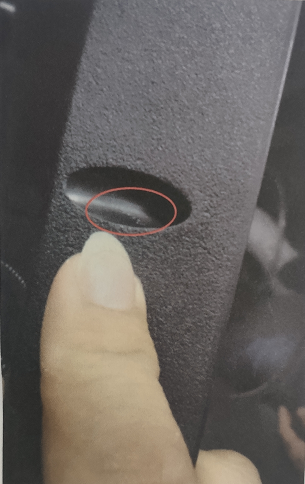

在充模過程中受到氣體的干擾常常在制品表面出現(xiàn)銀絲斑紋或微小氣泡或制品厚壁內(nèi)形成氣泡,氣紋是指塑料產(chǎn)品澆口部位或表面局部存在條狀或塊狀的流痕,從而影響整個(gè)產(chǎn)品的外觀。 氣紋對產(chǎn)品的安全與功能沒有很大的影響,屬于輕微缺陷。但是會(huì)影響產(chǎn)品的外表面,從而影響客戶滿意度和產(chǎn)品的
塑件的注塑成型工藝過程主要包括填充--保壓--冷卻--脫模等4個(gè)階段,這4個(gè)階段直接決定著制品的成型質(zhì)量,而且這4個(gè)階段是一個(gè)完整的連續(xù)過程。1、填充階段填充是整個(gè)注塑循環(huán)過程中的第一步,時(shí)間從塑料模具閉合開始注塑算起,到模具型腔填充到大約95%為止。理論上,填充時(shí)間越短,成型效率越高,但是實(shí)
1.塑料模具加工過程中,溫度可分為:干燥溫度、物料溫度、模具的溫度、這些都是一些至關(guān)重要的因素。 2.速度:塑料模具加工過程中,注塑模具速度、熔料溫度、送退速度、開合模速度、頂針前進(jìn)后退速度。 3.壓力:射壓、保壓、背壓、鎖模壓力、模具保護(hù)壓力、頂出壓力。 4.時(shí)間:
模具保養(yǎng)1、加工企業(yè)首先應(yīng)給每副塑料模具配備履歷卡,詳細(xì)記載、統(tǒng)計(jì)其使用、護(hù)理(潤滑、清洗、防銹)及損壞情況,據(jù)此可發(fā)現(xiàn)哪些部件、組件已損壞,磨損程度大小,以提供發(fā)現(xiàn)和解決問題的信息資料,以及該模具的成型工藝參數(shù)、產(chǎn)品所用材料,以縮短模具的試車時(shí)間,提高生產(chǎn)效率。2、加工企業(yè)應(yīng)在注塑機(jī)、模具正常運(yùn)轉(zhuǎn)情況
